,該進水在線流量計的反饋端與所述控制裝置電氣連接
;
所述前饋硝態氮在線儀表
,設在所述污水處理前置脫氮系統的缺氧池內或所述污水處理后置脫氮系統的反硝化濾池內前端
,該前饋硝態氮在線儀表的回饋端與所述控制裝置電氣連接;
所述反饋硝態氮在線儀表
,設在所述污水處理前置脫氮系統的好氧池內或所述污水處理后置脫氮系統的反硝化濾池內后端,該反饋硝態氮在線儀表的回饋端與所述控制裝置電氣連接
;
所述變頻加藥泵和加藥流量計,依次設在所述污水處理前置脫氮系統的缺氧池或所述污水處理后置脫氮系統的反硝化濾池的碳源投加管路上
,該變頻加藥泵的變頻控制端與所述控制裝置電氣連接
,所述加藥流量計的反饋端與所述控制裝置電氣連接;
所述控制裝置
,能根據所述進水在線流量計反饋的進水量信號和所述前饋硝態氮在線儀表回饋的硝態氮前饋信號
,以及根據所述反饋硝態氮在線儀表回饋的硝態氮反饋信號
,調節所述變頻加藥泵的頻率并依據所述加藥流量計的碳源投加反饋信號
,來調整向所述污水處理系統的碳源投加量
。
本發明實施方式還提供一種碳源精準投加方法,采用本發明所述的碳源精準投加系統
,包括以下步驟:
確定該碳源精準投加系統用于污水處理前置脫氮系統
,還是污水處理后置脫氮系統,若用于污水處理前置脫氮系統
,則所述系統的控制裝置按步驟1進行碳源投加控制
;若用于污水處理后置脫氮系統,則所述系統的控制裝置按步驟2進行碳源投加控制
;
步驟1,用于污水處理前置脫氮系統的碳源投加控制包括:
(A)碳源主反饋控制:根據所述前饋硝態氮在線儀表的設定值與該前饋硝態氮在線儀表的實時測定值的偏差進行PID反饋控制加藥流量計的流量q
,通過流量q反饋控制加藥泵頻率達到要求的該前饋硝態氮在線儀表的設定值
;其中
,所述前饋硝態氮在線儀表的設定值的確定方式為:根據所述反饋硝態氮在線儀表的實時測定值
,按如下擬合公式計算得出所述前饋硝態氮在線儀表的設定值:N1設=m×N2實+n
;其中:N1設:為前饋硝態氮在線儀表的設定值
;N2實:為反饋硝態氮在線儀表的實時測定值;m
、n:為根據試驗測試所得系數,一般m取值為-1~-0.25
,n取值為2.5~10
;
(B)碳源前饋補償控制:在所述污水處理前置脫氮系統的進水流量Q超過預設幅度后,進行碳源前饋補償
,碳源前饋補償量按以下公式確定:qq=q×(Q實/Q設-1)
;其中:qq:為碳源前饋補償量;q:為實時主反饋投加碳源量
;Q設:為設計進水流量
;Q實:為實際進水流量
;
(C)碳源反饋補償控制:根據所述污水處理前置脫氮系統的出水TN排放標準
,設定所述反饋硝態氮在線儀表的設定值,根據所述反饋硝態氮在線儀表的實時測定值
,當所述反饋硝態氮在線儀表的實時測定值超過該反饋硝態氮在線儀表的設定值后進行碳源反饋補償,碳源反饋補償量按以下公式確定:qf=K0×Q實×(N2實-N2設)
;其中,qf:為碳源反饋補償量
;Q實:為實際進水流量
;N2實:為反饋硝態氮在線儀表的實時測定值;N2設:為反饋硝態氮在線儀表的設定值
;K0:為投加系數
,取值為常數4;
步驟2
,用于污水處理后置脫氮系統的碳源投加控制包括:
(D)前饋投加控制:按前饋投加模型公式確定前饋投加碳源量,所述前饋投加模型公式為:q=K0×Q進×(N1實-N1設)
;其中
,q:為前饋投加碳源量;Q進:為實際進水流量
;N1實:為前饋硝態氮在線儀表的實時測定值;N1設:為前饋硝態氮在線儀表的設定值
;K0:為投加系數
,取值為常數4
;
(E)碳源反饋補償控制:根據所述污水處理后置脫氮系統的出水TN排放標準
,設定所述反饋硝態氮在線儀表的設定值,在所述反饋硝態氮在線儀表的實時測定值超過該反饋硝態氮在線儀表的設定值后進行碳源反饋補償
,碳源反饋補償量按以下公式確定:qf=K0×Q實×(N2實-N2設);其中
,qf:為碳源反饋補償量
;Q實:為實際進水流量
;N2實:為反饋硝態氮在線儀表的實時測定值
;N2設:為反饋硝態氮在線儀表的設定值;K0:為投加系數
,取值為常數4。
由上述本發明提供的技術方案可以看出
,本發明實施例提供的碳源精準投加系統及方法,其有益效果為:
通過設置有機連接的進水在線流量計
、控制裝置
、前饋硝態氮在線儀表
、反饋硝態氮在線儀表、變頻加藥泵和加藥流量計
,能實現基于脫氮系統的NO3為控制變量
,通過前饋與反饋控制碳源投加
,進而很好的解決了水量水質波動造成脫氮系統延遲調整的問題
,以及大波動大延遲對系統的擾動和系統延遲對TN穩定達標的影響
,該系統及方法能降低碳源投加藥劑量,并可以大幅降低運營操作強度
。
附圖說明
為了更清楚地說明本發明實施例的技術方案,下面將對實施例描述中所需要使用的附圖作簡單地介紹
,顯而易見地
,下面描述中的附圖僅僅是本發明的一些實施例,對于本領域的普通技術人員來講
,在不付出創造性勞動的前提下
,還可以根據這些附圖獲得其他附圖。

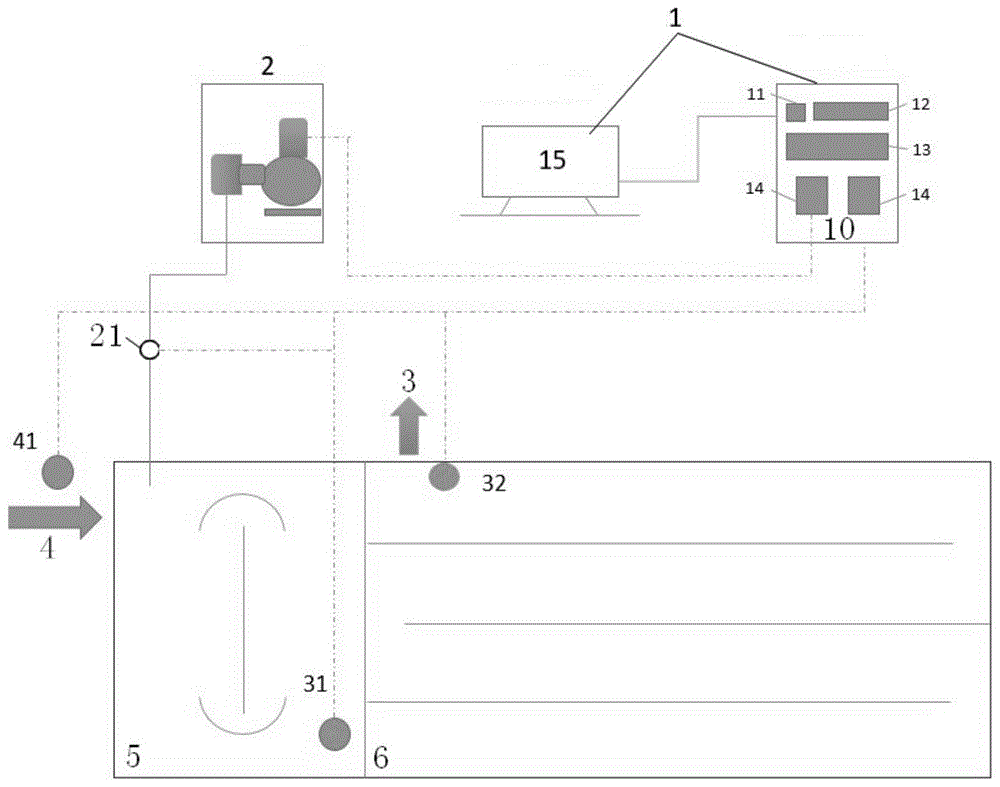

圖1為本發明實施例提供的用于污水處理前置脫氮系統的碳源精準投加系統的構成示意圖
;
圖2為本發明實施例提供的用于污水處理后置脫氮系統的碳源精準投加系統的構成示意圖
;
圖3為應用圖1所示的碳源精準投加系統的碳源精準投加方法流程圖;
圖4為應用圖2所示的碳源精準投加系統的碳源精準投加方法流程圖
;
圖1
、2中的標記為:1-控制裝置;10-自控柜
;11-電氣柜設備開關;12-接觸器
;13-接線端子
;14-變頻器
;15-工控機
;2-變頻加藥泵;21-加藥流量計
;3-出水管;31-前饋硝態氮在線儀表
;32-反饋硝態氮在線儀表
;4-進水管;41-進水在線流量計
;5-缺氧池;6-好氧池;7-反硝化濾池
。
具體實施方式
下面結合本發明的具體內容,對本發明實施例中的技術方案進行清楚
、完整地描述
,顯然,所描述的實施例僅僅是本發明一部分實施例
,而不是全部的實施例?div id="m50uktp" class="box-center"> ;诒景l(fā)明的實施例
,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例
,都屬于本發明的保護范圍
。本發明實施例中未作詳細描述的內容屬于本領域?qū)I(yè)技術人員公知的現有技術。
如圖1或圖2所示
,本發明實施例提供一種碳源精準投加系統,適用于控制城鎮污水處理廠脫氮系統碳源投加量
,能夠提高藥劑投加控制水平
,有效降低藥耗成本
,包括:
進水在線流量計
、控制裝置、前饋硝態氮在線儀表
、反饋硝態氮在線儀表、變頻加藥泵和加藥流量計
;其中
,
所述進水在線流量計,設在污水處理前置脫氮系統(如AAO系統)或污水處理后置脫氮系統(如反硝化濾池系統)的進水管上
,該進水在線流量計的反饋端與所述控制裝置電氣連接;
所述前饋硝態氮在線儀表
,設在所述污水處理前置脫氮系統的缺氧池內或所述污水處理后置脫氮系統的反硝化濾池內前端
,該前饋硝態氮在線儀表的回饋端與所述控制裝置電氣連接
;
所述反饋硝態氮在線儀表
,設在所述污水處理前置脫氮系統的好氧池內或所述污水處理后置脫氮系統的反硝化濾池內末端
,該反饋硝態氮在線儀表的回饋端與所述控制裝置電氣連接
;
所述變頻加藥泵和加藥流量計
,依次設在所述污水處理前置脫氮系統的缺氧池或所述污水處理后置脫氮系統的反硝化濾池的碳源投加管路上
,該變頻加藥泵的變頻控制端與所述控制裝置電氣連接,所述加藥流量計的反饋端與所述控制裝置電氣連接
;
所述控制裝置
,能根據所述進水在線流量計反饋的進水量信號和所述前饋硝態氮在線儀表回饋的硝態氮前饋信號,以及根據所述反饋硝態氮在線儀表回饋的硝態氮反饋信號
,調節所述變頻加藥泵的頻率并依據所述加藥流量計的碳源投加反饋信號,來調整向所述污水處理系統的碳源投加量
。
上述系統中
,控制裝置由通信連接的工控機和自控柜組成
;
所述自控柜分別與變頻加藥泵
、進水在線流量計、第一硝態氮在線儀表和第二硝態氮在線儀表電氣連接
。
上述系統中,進水在線流量計采用電磁流量計
。
上述系統中
,控制裝置,能根據所述進水在線流量計反饋的進水量信號和所述前饋硝態氮在線儀表回饋的硝態氮前饋信號
,以及根據所述反饋硝態氮在線儀表回饋的硝態氮反饋信號,調節所述變頻加藥泵的頻率來調整向所述污水處理系統的碳源投加量中
,
若用于污水處理前置脫氮系統
,則所述控制裝置的控制方式包括(參見圖3):
(A)碳源主反饋控制:根據所述前饋硝態氮在線儀表的設定值與該前饋硝態氮在線儀表的實時測定值的偏差進行PID反饋控制加藥流量計的流量q
,通過流量q反饋控制加藥泵頻率達到要求的所述前饋硝態氮在線儀表的設定值
;其中,所述前饋硝態氮在線儀表的設定值的確定方式為:根據所述反饋硝態氮在線儀表的實時測定值
,按如下擬合公式計算得出所述前饋硝態氮在線儀表的設定值:N1設=m×N2實+n;其中:N1設:為前饋硝態氮在線儀表的設定值
;N2實:為反饋硝態氮在線儀表的實時測定值
;m、n:為根據試驗測試所得系數
,一般m取值為-1~-0.25
,n取值為2.5~10;
(B)碳源前饋補償控制:在所述污水處理前置脫氮系統的進水流量Q超過預設幅度后
,進行碳源前饋補償,碳源前饋補償量按以下公式確定:qq=q×(Q實/Q設-1)
;其中:qq:為碳源前饋補償量
;q:為實時主反饋投加碳源量;Q設:為設計進水流量
;Q實:為實際進水流量;
(C)碳源反饋補償控制:根據所述污水處理前置脫氮系統的出水TN排放標準
,設定所述反饋硝態氮在線儀表的設定值
,根據所述反饋硝態氮在線儀表的實時測定值
,當所述反饋硝態氮在線儀表的實時測定值超過該反饋硝態氮在線儀表的設定值后進行碳源反饋補償
,碳源反饋補償量按以下公式確定:qf=K0×Q實×(N2實-N2設);其中
,qf:為碳源反饋補償量;Q實:為實際進水流量
;N2實:為反饋硝態氮在線儀表的實時測定值
;N2設:為反饋硝態氮在線儀表的設定值;K0:為投加系數
,一般取值為常數4,進一步該投加系數的取值可通過試驗確定
;
若用于污水處理后置脫氮系統
,則所述控制裝置的控制方式包括(參見圖4):
(D)前饋投加控制:按前饋投加模型公式確定前饋投加碳源量,所述前饋投加模型公式為:q=K0×Q進×(N1實-N1設)
;其中,q:為前饋投加碳源量
;Q進:為實際進水流量
;N1實:為前饋硝態氮在線儀表的實時測定值
;N1設:為前饋硝態氮在線儀表的設定值
;K0:為投加系數
,一般取值為常數4,進一步該投加系數的取值可通過試驗確定
;其中的N1設是根據出水TN排放標準設定具體的數值;如TN出水15
,N1設可設為13.5
,即N1設的數值略小于TN出水值即可;
(E)碳源反饋補償控制:根據所述污水處理后置脫氮系統的出水TN排放標準
,設定所述反饋硝態氮在線儀表的設定值
,在所述反饋硝態氮在線儀表的實時測定值超過該反饋硝態氮在線儀表的設定值后進行碳源反饋補償
,碳源反饋補償量按以下公式確定:qf=K0×Q實×(N2實-N2設);其中
,qf:為碳源反饋補償量;Q實:為實際進水流量
;N2實:為反饋硝態氮在線儀表的實時測定值
;N2設:為反饋硝態氮在線儀表的設定值
;K0:為投加系數
,一般取值為常數4;進一步該投加系數的取值可通過試驗確定
。
本發明實施例還提供一種碳源精準投加方法
,采用上述的碳源精準投加系統
,包括以下步驟:
確定該碳源精準投加系統用于污水處理前置脫氮系統
,還是污水處理后置脫氮系統,若用于污水處理前置脫氮系統
,則所述系統的控制裝置按步驟1進行碳源投加控制
;若用于污水處理后置脫氮系統
,則所述系統的控制裝置按步驟2進行碳源投加控制;
步驟1
,用于污水處理前置脫氮系統的碳源投加控制包括:
(A)碳源主反饋控制:根據所述前饋硝態氮在線儀表的設定值與該前饋硝態氮在線儀表的實時測定值的偏差進行PID反饋控制加藥流量計的流量q,通過流量q反饋控制加藥泵頻率達到要求的所述前饋硝態氮在線儀表的設定值
;其中
,所述前饋硝態氮在線儀表的設定值的確定方式為:根據所述反饋硝態氮在線儀表的實時測定值
,按如下擬合公式計算得出所述前饋硝態氮在線儀表的設定值:N1設=m×N2實+n
;其中:N1設:為前饋硝態氮在線儀表的設定值
;N2實:為反饋硝態氮在線儀表的實時測定值;m
、n:為根據試驗測試所得系數,一般m取值為-1~-0.25
,n取值為2.5~10
;
(B)碳源前饋補償控制:在所述污水處理前置脫氮系統的進水流量Q超過預設幅度后,進行碳源前饋補償
,碳源前饋補償量按以下公式確定:qq=q×(Q實/Q設-1);其中:qq:為碳源前饋補償量
;q:為實時主反饋投加碳源量
;Q設:為設計進水流量;Q實:為實際進水流量
;
(C)碳源反饋補償控制:根據所述污水處理前置脫氮系統的出水TN排放標準,設定所述反饋硝態氮在線儀表的設定值
,根據所述反饋硝態氮在線儀表的實時測定值
,當所述反饋硝態氮在線儀表的實時測定值超過該反饋硝態氮在線儀表的設定值后進行碳源反饋補償,碳源反饋補償量按以下公式確定:qf=K0×Q實×(N2實-N2設)
;其中,qf:為碳源反饋補償量
;Q實:為實際進水流量
;N2實:為反饋硝態氮在線儀表的實時測定值;N2設:為反饋硝態氮在線儀表的設定值
;K0:為投加系數,一般取值為常數4
;
步驟2
,用于污水處理后置脫氮系統的碳源投加控制包括:
(D)前饋投加控制:按前饋投加模型公式確定前饋投加碳源量,所述前饋投加模型公式為:q=K0×Q進×(N1實-N1設)
;其中,q:為前饋投加碳源量
;Q進:為實際進水流量
;N1實:為前饋硝態氮在線儀表的實時測定值
;N1設:為前饋硝態氮在線儀表的設定值
;K0:為投加系數
,一般取值為常數4;
(E)碳源反饋補償控制:根據所述污水處理后置脫氮系統的出水TN排放標準
,設定所述反饋硝態氮在線儀表的設定值,在所述反饋硝態氮在線儀表的實時測定值超過該反饋硝態氮在線儀表的設定值后進行碳源反饋補償
,碳源反饋補償量按以下公式確定:qf=K0×Q實×(N2實-N2設)
;其中,qf:為碳源反饋補償量
;Q實:為實際進水流量;N2實:為反饋硝態氮在線儀表的實時測定值
;N2設:為反饋硝態氮在線儀表的設定值
;K0:為投加系數
,一般取值為常數4
。
下面結合附圖和實施例
,對本發明做進一步詳細說明
。
本發明實施例提供一種污水處理過程中碳源投加的系統和方法,適用于控制城鎮污水處理廠脫氮系統碳源投加量
,能夠提高藥劑投加控制水平,有效降低藥耗成本
。具體是通過設置在線儀表與控制裝置配合
,以硝態氮作為控制變量,采用硝態氮前饋與反饋控制方式
,調節變頻加藥泵頻率實現不同碳源投加量
。具體是:根據進水流量波動情況實施前饋補償,針對出水TN超標進行反饋補償
;通過引入硝態氮的前饋與反饋控制
,并通過前饋與反饋補償,解決單一硝態氮反饋控制難以應對水質水量波動
,實現碳源精準投加和穩定控制
,同時工藝達標,實現污水處理系統高效穩定運行
。
該系統及方法
,用在污水處理脫氮工藝(如缺氧池
、反硝化濾池等)中,能實現穩定碳源投加
,根據反應池硝態氮濃度變化實時反饋調節加藥泵頻率
,通過根據水量波動情況前饋調整碳源投加量,根據出水TN過高情況補償碳源量
,缺氧池、反硝化濾池作為前置脫氮與后置脫氮的反應區
,對它們的控制方式分別進行說明
,具體如下:
(一)用于前置脫氮系統中的控制方式為(參見圖1、3):
(1)在缺氧池的末端安裝在線硝態氮儀表1#NO3
,該1#NO3即為前饋硝態氮在線儀表,進水管上安裝電磁流量計Q作為進水流量計
,好氧池末端安裝在線硝態氮儀表2#NO3
,該2#NO3即是反饋硝態氮在線儀表,向反應區投加碳源的碳源投加管路上設置變頻加藥泵和加藥流量計q
,變頻加藥泵采用帶變頻電機的加藥泵
,變頻電機由變頻器VF控制
。
(2)碳源主反饋控制:根據1#NO3的實時測定值與該1#NO3的設定值的偏差進行PID反饋控制加藥流量計的流量q(該流量q即為實時反饋投加碳源量)
,根據流量q反饋控制變頻加藥泵頻率達到要求的1#NO3的設定值;
其中
,1#NO3的設定值是依據好氧池末端出水的TN排放標準
,根據2#NO3的實時測定值進行設定的
,根據2#NO3的實時測定值按如下擬合公式計算得出:
N1設=m×N2實+n
;
其中:N1設:為1#NO3的設定值;
N2實:為2#NO3的實時測定值
m
、n:為根據試驗測試所得系數
,一般m取值為-1~-0.25
,n取值為2.5~10
;
由于1#NO3的設定值是根據2#NO3的實時測定值按好氧池末端出水的TN排放標準確定的,使得該1#NO3的設定值能根據2#NO3的實時測定值定時調整)
,運行時
,根據好氧池末端出水的TN排放標準
,先在一定區間范圍選擇2#NO3的數值
,運行一個周期后
,控制裝置根據2#NO3的實時測定值按上述擬合公式計算得出1#NO3的設定值,后續運行過程中
,1#NO3的設定值則根據2#NO3的實時測定值動態調整
。
(3)碳源前饋補償控制:運行過程中
,若缺氧池的進水流量Q超過預設的幅度(預設的幅度可根據需要設定
,如設為15%或其他比例),進行碳源前饋補償
,碳源前饋補償量按以下公式確定:qq=q×(Q實/Q設-1);
Q設:為設計進水流量
;
Q實:為實際進水流量
。
(4)碳源反饋補償控制:根據好氧池末端出水的TN排放標準
,設定2#NO3為一定數值作為其設定值
,若2#NO3的實時測定值超過該2#NO3的設定值后進行碳源反饋補償,碳源反饋補償量為:qf=K0×Q實×(N2實-N2設)
;
其中
,qf:為碳源反饋補償量
;
Q實:為實際進水流量;
N2實:為2#NO3的實時測定值
;
N2設:為2#NO3的設定值
;
K0:為投加系數,一般取常數4
,也可根據試驗測定。
(二)用于后置脫氮系統的控制方式為(參見圖2
、4):
(1)在反硝化濾池的前端安裝在線硝態氮儀表1#NO3
,該1#NO3即為前饋硝態氮在線儀表,進水管上安裝電磁流量計Q作為進水流量計
,反硝化濾池末端安裝在線硝態氮儀表2#NO3,該2#NO3即為反饋硝態氮在線儀表
,向反應區的反硝化濾池內投加碳源的碳源投加管路上設置變頻加藥泵和加藥流量計q
,變頻加藥泵采用帶變頻電機的加藥泵
,變頻電機由變頻器VF控制。
(2)前饋投加控制:依據反硝化濾池的出水排放標準
,設定1#NO3的設定值,根據進水流量Q及1#NO3的設定值建立前饋投加模型
,前饋投加模型公式為:q=K0×Q進×(N1實-N1設)
;
Q進:為實際進水流量
;
N1實:為1#NO3的實時測定值
;
N1設:為1#NO3的設定值
;
K0:為投加系數,一般取常數4
,也可根據試驗測定
;
控制裝置按前饋投加流量q調節變頻加藥泵的頻率
,實現所需碳源投加流量
。
(3)碳源反饋補償控制:根據反硝化濾池末端出水的TN排放標準,設定2#NO3為一定數值作為其設定值
,若2#NO3的實時測定值超過該2#NO3的設定值后進行碳源反饋補償
,碳源反饋補償量按下述公司確定:qf=K0×Q實×(N2實-N2設)
;
Q實:為實際進水流量
;
N2實:為2#NO3的實時測定值
;
N2設:為2#NO3的設定值。
K0:為投加系數
,根據試驗測定
,一般取4。
本發明至少具有以下優點:基于脫氮系統的NO3為控制變量
,通過前饋與反饋控制碳源投加
,廣泛適用于城鎮污水處理脫氮系統單元;
該控制方式以工藝計算為依據
,對生化處理采用外碳源投加系統具有廣泛應用;
以NO3前饋與反饋聯合控制變頻加藥泵的碳源投加流量,輔以前饋流量補償投加
,解決水量水質波動造成系統的延遲調整問題
;
好氧池硝態氮較為穩定,在好氧池末端安裝硝態氮儀表精度較高
,解決儀表安裝缺氧池前端水量水質波動影響及測定誤差,同時解決大波動大延遲對系統的擾動
;
好氧池末端測定的硝態氮直接反映出水TN數值
,反饋補償實時性高,解決系統延遲對TN穩定達標的影響
。
該系統在2萬噸每天的主體工藝為AAO的工程中應用
,降低碳源投加藥劑量15%以上
,并可以大幅降低運營操作強度
。
實施例
本實施例提供一種碳源精準投加系統,該系統的碳源精準投加方法包括:
工藝運行情況
,某城鎮污水處理廠
,規模2萬噸每天
,其主體工藝采用AAO工藝
,要求出水達到地表4類排放標準,氨氮出水1mg/L
,TN出水為10mg/L
;生化池分為2個系列,每個系列為厭氧池
、缺氧池和好氧池;
本實施例所用的碳源精準投加系統(參見圖1)
,包括:控制裝置1
,由自控柜10和工控機15組成,該自控柜10內設電氣柜設備開關11
、接觸器12、接線端子13等
,控制加藥泵的變頻電機的變頻器14及工控機15等也可設在該自控柜10內;在缺氧池末端安裝前饋硝態氮在線儀表31
、好氧池末端安裝反饋硝態氮在線儀表32
,進水管上安裝作為進水流量計41的在線電磁流量計;加藥間設有由變頻電機驅動的變頻加藥泵2;
所述設備及儀表通過電源線
、信號線與自控柜連接并通過PLC控制
;工控機與自控柜通訊連接
;
將上述設備
、儀表安裝完畢并建立通訊連接,將控制程序?qū)隤LC模塊
;
碳源投加實時控制步驟(參見圖3):
根據TN出水水質標準低于10mg/L以下
,設定反饋硝態氮在線儀表32的設定值在不同區間5-9mg/L,根據反饋硝態氮在線儀表32設定不同區間及控制前饋硝態氮在線儀表31
,調試值m、n分別為-0.5和6
,得到在此控制區間下反饋硝態氮在線儀表32的數值為5mg/L
、5.5mg/L、6mg/L
、6.5mg/L
、7mg/L、7.5mg/L
、8mg/L
、8.5mg/L、9mg/L
,前饋硝態氮在線儀表31的調整值為3.5mg/L、3.25mg/L
、3mg/L
、2.75mg/L、2.5mg/L
、2.25mg/L
、2mg/L
,1.75mg/L
、1.5mg/L,控制裝置根據調整值選擇前饋硝態氮在線儀表31的設定值
;根據前饋硝態氮在線儀表31設定值與其實時測定值的偏差PID反饋控制加藥流量計的流量q
,根據流量q反饋控制變頻加藥泵的頻率使前饋硝態氮在線儀表31達到要求的設定值;
進水流量計41的進水水量(單序列)持續30min超過480m3/h或低于354m3/h時啟動碳源前饋補償
,碳源前饋補償量為qq=q×(Q實/417-1)
,按碳源前饋補償量控制變頻加藥泵進行碳源投加;
設定反饋硝態氮在線儀表32的安全值為8.5mg/L
,超過時啟動碳源反饋補償
,碳源反饋補償量為qf=4×Q實×(N2實-N2設),按碳源反饋補償量控制變頻加藥泵進行碳源投加
;
系統運行期間,反饋硝態氮在線儀表32基本上保持在8~9mg/L上下幅度
,出水TN測試低于10mg/L
,保證穩定達標。水量沖擊波動后系統能快速響應進行碳源反饋補償
,主要儀表數值出現異常故障無法自動修復時
,則系統切換至恒量藥劑投加方式進行碳源投加,避免系統造成錯誤信號控制
。經過5個月的運行,該投加系統比較穩定的對碳源投加進行控制
,相比于同期節約碳源投加量16.2%
,合理的控制硝態氮使總氮出水達標效果明顯,可基本上穩定在排放標準內
。
相關資訊
-

掃碼關注公眾號
-

瀏覽手機網站
母亲国语版免费观看,母亲国语版免费观看,单身男女观看免费全集,女人的天堂v免费视频,我爱的是你爱我插曲,色少妇PQMGY高潮狂野,在线网站,少妇乱子伦精品无码,女色狠XX网,德国美女密密麻麻浓毛,亚洲白嫩小受男同GV在线观看,金梅瓶国语完整版在线观看,兽交XXXXBBBB视频.,国产精品资源站在线观看,荷尔蒙爆发的视频原声,天津4s店员工与未成年视频,国产精品久久久久久A片超能世界
东北浪妇交换俱乐部|
伊人久久综在合线亚洲|
a篇片在线观看网站|
器材室轮-J-(1):蒙着眼在随时可能有
|
韩国妈妈的朋友观整有限中字
|
bdsm torture女囚系列|
草蜢在线观看免费高清中文
|
国产精品人妻在线视频|
兽交专区|
午夜DJ在线观看免费完整版|
久久一区二区三区精华液使用方法|
歪歪扭扭虫虫漫画免费阅读
|
天天色影视综合网|
美国may18_XXXXXL56e10|
午夜福利免集|
51吃瓜最新版本下载|
6分钟娇喘声挑战|
国产 在线 亚洲 欧美 动漫|
欧美mom在线播放|
手机在线看永久av片免费|
日本三级丰满邻居人妻视频|
国产真人无码作爱免费视频久|
青柠高清在线观看免费视频动漫|
臣卜扌喿扌圭辶畐的小说|
啊用点力对就是那里视频|
色戒电影完整版本百度云|
bgmbgm老太太毛多金属加工厂|
18youngchinagirls国|
天天摸夜夜躁夜夜无码小视频|
草草浮力影院|
性欧美XXXXX乱极品少妇|
寂寞少妇被猛烈进入在线兔费观看|
漂亮妈妈的朋友7完整视频带翻译|
美妙人妻女友系列|
日本成A人片在线观看网站
|
天天欲色在线|
一本久道热线在线 视频|
国产毛片免费视频观看|
好男人 好资源视频|
Chieee老太亂伦tube|
麻花传剧原创mv免费播放|
婷婷电影网|
99久久久免费精品国产果冻传媒|
日本护士被黑人强伦姧人妻孕|
可以试看5分钟的av大片|
午夜看片福利在线观看|
一二三四社区在线视频10|
羞涩的丰满人妻40p|
www.av.com|
妈妈的朋友5文在线看|
亚洲人成精品久久久久|
韩国电影免费观看高清完整版在线熊出没|
暴躁少女CSGO高清观看方法|
免费高清理伦片在线播放学生|
免费人成在线观看网站体验站|
从头啪到尾全肉小黄书小说|
亚洲宅男精品一区在线观看|
舌吻伸舌头原声不带歌|
青柠高清在线观看免费视频动漫|
丰满五十路人妻在线播放|
压着孕肚使劲做|
免费爽爽看片在线看片|
做那种的刺激原声哔哩哔哩
|
妈妈的朋友在线观看全集2017|
60分钟刺激战场视频|
男生把困困放到女生坤坤视频高清|
《波多野结衣系列CJOD-208》|
榴莲推广app网站入口官网|
狼人加鲁鲁兽天赋欢乐斗地主|
清冷校草的抹布日常txt双男主|
WWW.色色|
日本windowsserver|
97超碰97资源在线观看|
国产亚洲日韩另类在线观看|
老公吃奶的时候为什么闭着眼睛|
韩国mv女的坐凳子上以前的歌|
手机久草资源在线视频|
五月丁香婷综合欧美|
暖暖 免费 日本 韩国在线观看|
樱桃小视频视频在线观看|
超乳专区爆乳免费视频|
九幺短视频软件安装免费|
4399日本电影免费观看|
亚洲精品无码高潮喷水a片小说
|
私は私を爱しています怎么写|
久久99精品久久久久久国产|
太深了吧唧吧唧吧唧吧唧吧|
4d玉蒲团奶水都喷出来了免费|
粉嫩小泬|
麻豆潘甜甜传媒77777|
小草视频在线观看视频播放|
人野兽马狗猪大全|
已满十八岁免费观看电视剧的软件有哪些优点|
2019在线情侣自拍视频|
久久无码人妻精品一区二区三区|
久久久这里有的精品10|
小泽玛利亚 迅雷|
三年片免费大全高清观看|
《妻子》在线观看免费韩剧|
天天爱去电影网|
色婷婷五月综合久久中文字幕|
www.av.com|
一本道无码在线费费观|
《色戒》床戏未删减版|
精品国产一区二区三区久久久蜜桃|
法国性丰满HG|
人人影视字幕组创始人获刑3年6个月|
午夜免费啪视频观看视频|
日本阿v网站在线观看|
台湾梦梦的视频大全|
国产久久爱福利在线|
锕锕锕锕锕锕~好深啊APP下载
|
亚洲日韩视频高清在线观看
|
暴躁少女csgo高清观看|
好妈妈韩国2019中文完整版动漫
|
蜜桃AV人妻国产精品李丽珍在线
|
伊人久久综在合线亚洲|
三大队电影在线看免费高清国语|
欧洲人妻丰满AV无码久久|
新在线av天堂|
大雷擦狙官网免费入口|
狠狠爱亚洲五月婷婷|
黑料不迷路万里长征|
虫虫漫画免费漫画弹窗入口口红胶|
啪啪网站免费线看|
狼群影院高清在线播放|
国产午夜男女爽爽爽爽爽|
最近免费中文字幕高清片|
免费高清视频 大片|
奇米影视7777狠狠狠狠影视|
在线免费观看电影|
秋霞免费手机在线观看视频|
影音先锋在线av资源|
成人国产AV电影在线观看|
伦理高清在线观看|
无人区电影高清免费|
亚洲国产在线精品国偷产拍|
黑暗爆料在线观看免费高清|
9277免费高清在线观看|
五月丁香婷综合欧美|
酒井法子av|
一周的朋友电影免费观看|
色七七影院久色桃花|
诱人的老师hd中文字幕|
免费国产毛片在线播放|
日本大尺度吃奶呻吟AV|
japanesefreel日本home|
日韩精品无码一区二区中文字幕
|
兽交XXXXBBBB视频.|
色播av欧美天堂|
糖心Vlog|
免费人成视频欧美|
十九岁在线观看免费韩国|
爽?好大?快?深点高H小|
3d玉蒲团女主角|
黑料不打烊tttzzz入口2022|
国产CHINESEGRIL内射|
麻豆黑人蜜桃国产精品无码牛牛|
晃来晃去的大扔子|
星空无痕mv免费视频观看|
xxx4567|
善良妈妈的朋友6观整有限中字版
超爽久久久久精品A片啪啪
|
阿轲拿猫棒奖励自己的视频|
爆乳美女扒开胸罩露出奶头网站
|
三年片在线观看播放量破亿
|
两个人免费观看日本高清|
李小璐不雅视频曝光|
97国产理论影院|
av天堂2017在线|
小泽玛丽电影|
7x7x7x7x7任意噪入口的区别|
扌臿辶畐的兄妹|
老公总是吃我的奶奶说明什么问题|
高桥美奈美|
羞羞漫画漫画登录页面免费漫画入口首页
|
日韩无码在线|
国产SUV精品一区二区62|
免费人成在线观看网站体验站|
一个人高清在线观看免费下载|
妈妈的朋友完整版视频在线观|
4399在线播放免费韩国电影|
久热中文字幕在线无码免费|
自拍偷自拍亚洲精品|
最新国偷产拍在线播放|
日韩欧美一中文字暮2019|
村长撕开乳罩吸奶头在线观看|
亲嘴扔衣服的视频|
4138殇情影院谢绝未满|
亚洲偷窥AV色情成人网站|
bgmbgm老太太毛多金属加工厂
|
成品网站nike777|
暴躁少女10-16岁叛逆期|
峰爆在线观看免费完整版高清|
日a一二女在线播放免费视频|
丰满少妇被猛烈高清播放|
暴躁老阿姨csgo技能推荐大全|
4d玉蒲团奶水都喷出来了免费|
中国妈妈在线观看视频|
狂野少女高清免费观看第14集|
中文字幕精品无码亚洲字幕乐潘|
亚洲最新版无码AV|
两个人的小森林在线观看|
YIN荡嗯啊伦交激烈高潮视频|
日日夜夜噜在线观看|
手机 在线观看|
acca少女网课视频2023,韩国|
欧美videosgratis杂交|
女性一晚上3次纵欲导致不孕|
秋霞免费手机在线观看视频|
sex8.cc春暖花开|
九九八十一视频在线观看|
囯产极品美女高潮无套久久久|
黑瓜网-每日大赛|
乖~腿打开一点我轻一点动图|
欧美性猛交XXXX|
公与媳中字hd中字|
我的朋友他的妻子电影|
少妇作爱视频播放|
永久免费的crm网站|
女人被公猪钻入子宫有报应吗|
无码人妻丰满熟妇区五十路下载|
粉红理论第9集|
97无码欧美熟妇人妻蜜|
女生的小秘密 男生勿看|
xl司令第二季无马赛有翻译吗|
18岁免费观看高清电视剧推荐|
日产乱码芒果视频|
无码精品一区二区三区四区爱奇艺
|
b站推广入口2023mmm|
只有一根绳子遮住重要部位的视频
|
你是不是没被c够|
欧美在线观看免费视频电影|
Zoom动物人配人马|
宝贝我不想带小雨伞宋予时|
免费ps大片调色在线看|
天堂av无码|
苍井空有哪些电影|
亚洲欧美日韩国产精品一区二区|
2020年精品国产品在线网站|
伦理片巨乳伦|
7w7w7w7777777mv575b|
3Dmax亚洲NINEBOXmod|
2020年国产精品|
印度女人狂野牲交|
国产色婷婷精品人妻蜜桃成熟|
成人家庭影院|
2012中文字幕电影中文字幕在线
|
欧洲电影欲满春潮|
优物视频一区|
www.55juju.gov.cn|
